產品說明

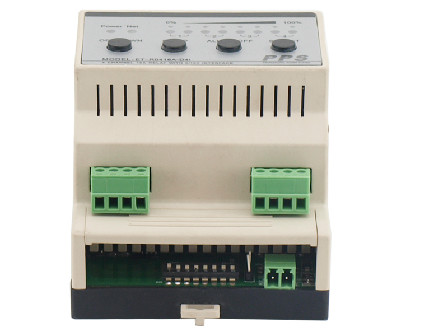

1型號：ET-R0416A-D4I
同名：4路智能照明調光器，4路0-10V智能調光器，4路智能照明調光控制模塊，4路調光執行模塊
功能描述：本產品為導軌式安裝，國內獨創4P架構（每P：18MM），含4路智能繼電器可獨立控制4路3520W燈具的開關，4路0-10V調光接口配合0-10V調光變壓器可對日光燈、LED燈等燈具調光;
產品應用：
| 酒店智能照明控制系統 |
學校智能照明控制系統 |
醫院智能照明控制系統 |
| 博物館智能照明控制系統 |
體育館智能照明控制系統 |
別墅智能家居控制系統 |
| 多功能展廳智能控制系統 |
辦公室智能照明控制系統 |
會議室智能控制系統 |
產品亮點：
（1）結構緊湊合理
采用緊湊先進的4個P數尺寸導軌式安裝結構，極大地節約了空間。
（2）優良調光性能
4路0-10V調光接口配合0-10V調光變壓器可對日光燈、LED燈等燈具調光；
（3）用料精良

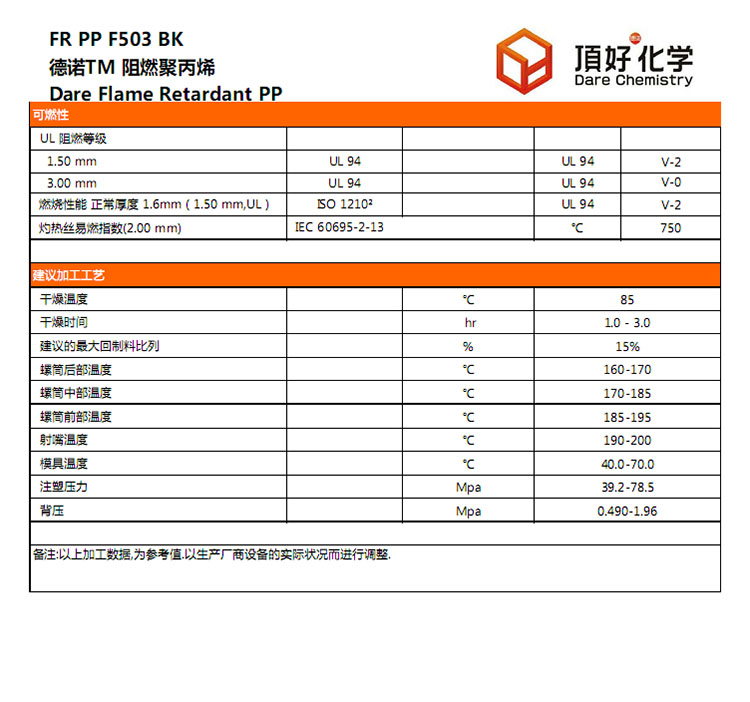

產品外殼材料采用頂好化學的德諾TM阻燃聚丙烯
（4）安裝簡易快捷

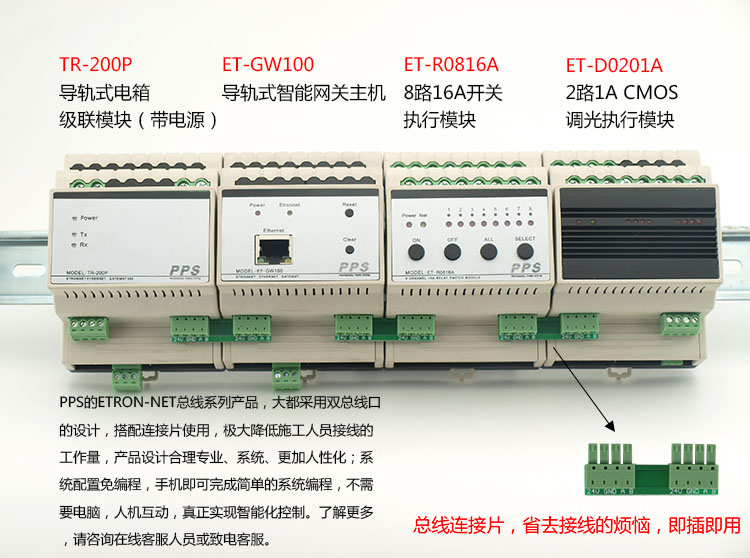

標準導軌式安裝，采用
翊創智能獨創的總線式聯接塊，只要接上就可實現與主機模塊、級聯模塊、調光模塊等總
線型控制模塊的級聯，省卻了人手接線的麻煩，方便快捷，同時保證總線的通信。

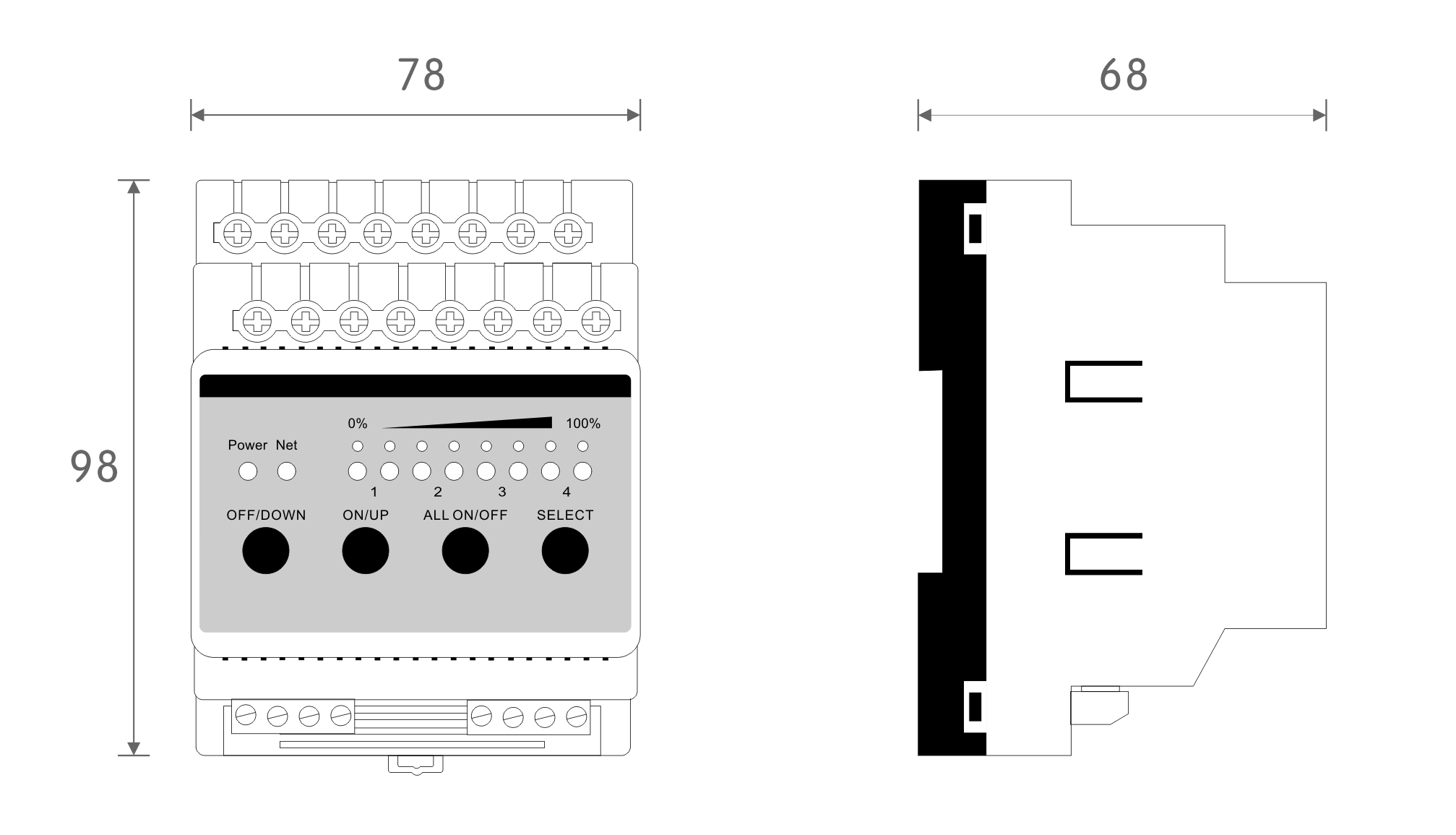

產品尺寸：

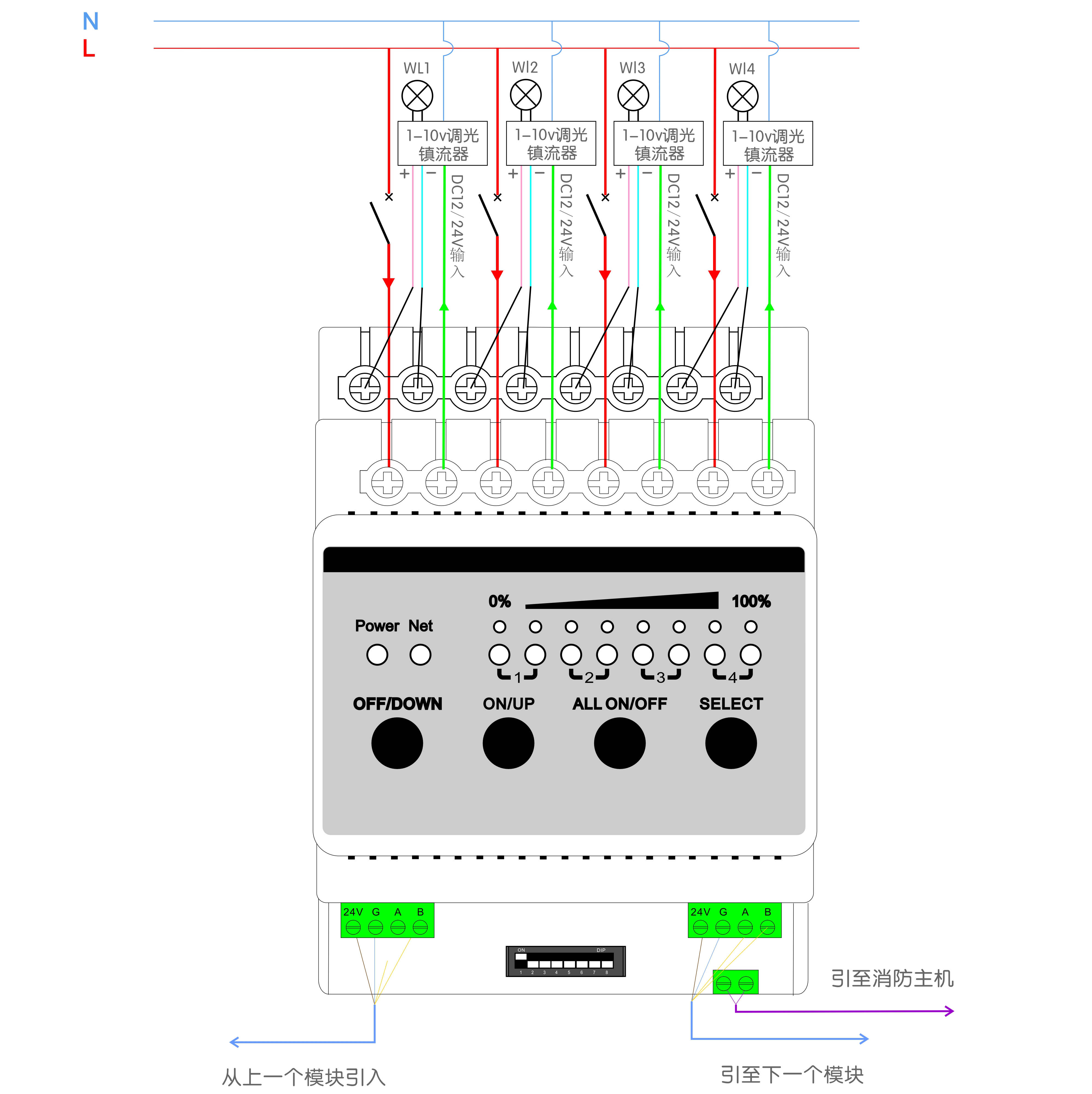

產品接線原理圖：
產品參數：
| 供電電源 |
DC 24V 200Ma |
| 受控回路 |
4路繼電器開關，4路0-10V調光接口 |
| 繼電器回路開關負載 (阻性) |
AC 250V / 抗浪涌能力達到170A以上 |
| 繼電器最大切換電流 |
16A |
| 繼電器機械耐久性 |
10,000,000次 |
| 繼電器電耐久性 |
100,000次 |
| 調光參數 |
4×40mA電流 |
| 靜功率消耗 |
0.5W |
| 最大功耗 |
6W |
| 控制端口 |
2×Etron-Net |
| 網絡連接設備最大數量 |
64個 |
| 運行溫度/濕度 |
0℃～45℃/ 20%～93% RH |
| 儲存溫度/濕度: |
-40℃～+55℃/ 10%～93%R H |
| 外觀尺寸 |
72mm(L)×98mm(W)×68mm(H) |
| 重量 |
480g/pcs |

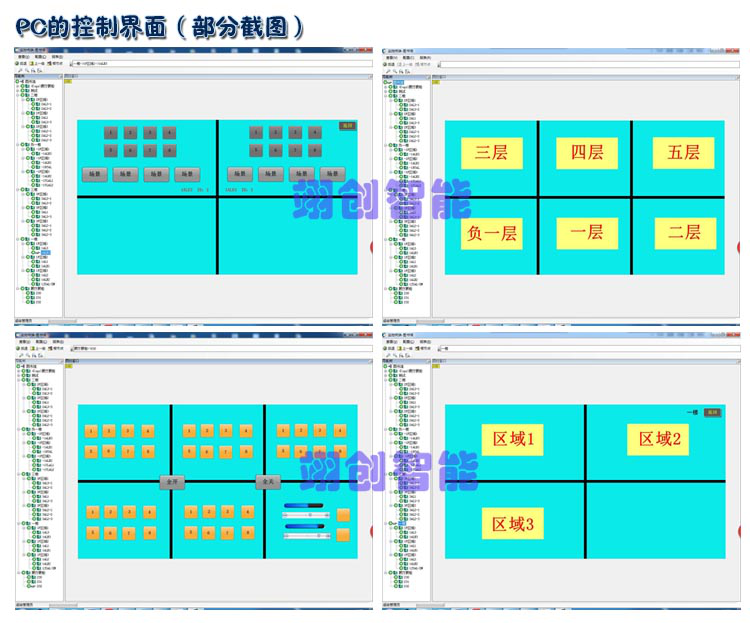

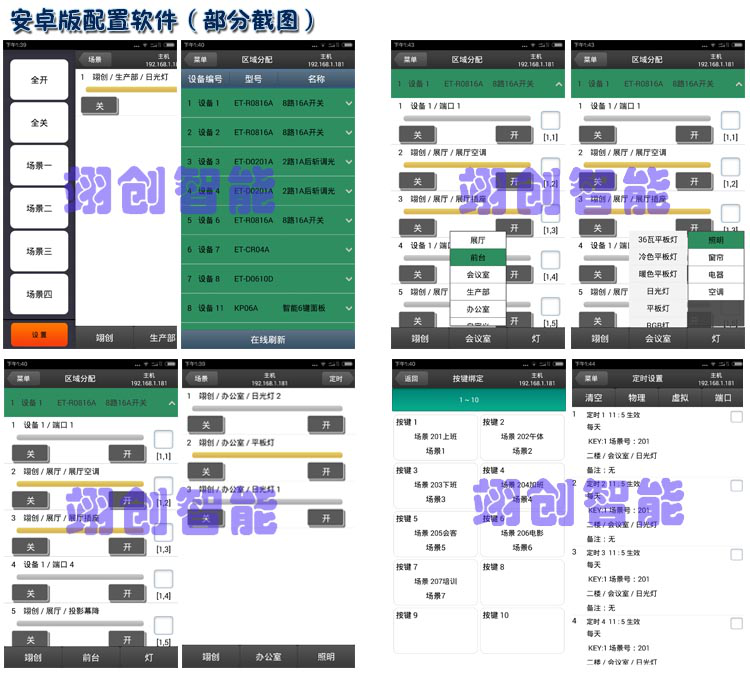

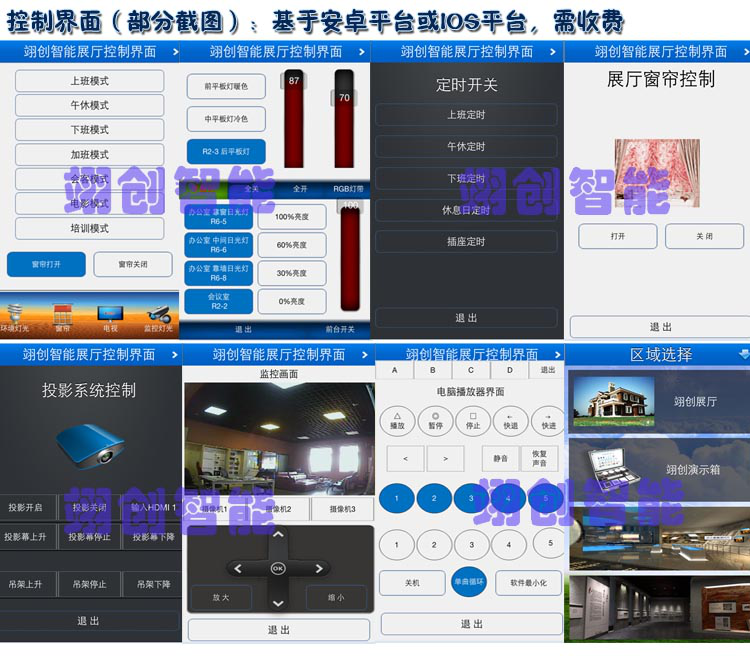

軟件界面：
